سنگ شکن مخروطی هیدرولیک تک سیلندر سری GP

Hongxu Machinery Co., Ltd.، تولید کننده حرفه ای تجهیزات پردازش مواد جامد، با افتخار سنگ شکن مخروطی هیدرولیک تک سیلندر سری GP ما را ارائه می دهد. این سری از سنگ شکن ها می توانند مواد سختی مانند گرانیت را پردازش کنند، برای خرد کردن ثانویه تا چهارتایی مناسب هستند و امکان تعویض چند محفظه ای را با جایگزینی قطعات فرسوده فراهم می کنند. تعمیر و نگهداری نیز ساده است. با خدمات پس از فروش جامع Hongxu Machinery، این سری از سنگ شکن ها عملکرد پایدار و کارآمد را برای شرکت های استخراج شن و ماسه با اندازه متوسط تا بزرگ تضمین می کند.

ارسال استعلام

توضیحات محصول

سنگ شکن مخروطی هیدرولیک تک سیلندر سری GP یک موتور الکتریکی را به عنوان منبع تغذیه خود می گیرد. از یک شفت افقی و چرخ دنده برای انتقال نیرو استفاده می کند که آستین غیرعادی را به چرخش می کشاند. سپس، این چرخش باعث می شود که دیواره خرد کننده یک حرکت نوسانی غیرعادی انجام دهد. در طی عملیات خرد کردن، یک تغییر دوره ای در فاصله بین دیواره سنگ شکن و دیواره فک رخ می دهد، در نتیجه فشرده سازی و خرد کردن مداوم مواد سخت مانند گرانیت، سنگ معدن و سنگریزه های رودخانه ای حاصل می شود و پردازش از مواد خام تا محصولات نهایی مطابق با الزامات اندازه ذرات تکمیل می شود. تجهیزات طراحی مدولار را اتخاذ می کنند. واحد اصلی یکسان می تواند به سادگی با تعویض قطعات مقاوم در برابر سایش، بین انواع مختلف محفظه برای خرد کردن درشت، متوسط و ریز جابجا شود. علاوه بر این، درگاه تخلیه را می توان به صورت دینامیکی با فشار هیدرولیک در حین کار کردن تجهیزات تنظیم کرد. همراه با قطعات مقاوم در برابر سایش با ماشینکاری دقیق (بدون نیاز به بسته بندی برای نصب)، این کار به طور قابل توجهی عملیات و نگهداری را ساده می کند و آن را برای نیازهای خرد کردن چند فرآیندی شرکت های بزرگ و متوسط شن و ماسه و شن و معدن مناسب می کند.

پارامترهای فنی

مدل	حفره	پورت تغذیه (میلی متر)	حداکثر اندازه ذرات خوراک (میلی متر)	حداقل دبی مواد (mm)			حداکثر دبی (میلی متر)			قدرت موتور (KW)	وزن واحد اصلی (کیلوگرم)
مدل	حفره	پورت تغذیه (میلی متر)	حداکثر اندازه ذرات خوراک (میلی متر)	سکته	سکته	سکته	سکته	سکته	سکته
GP100				18	22		18	22		75-90	6000
	A	150	120	12	15		39	36
	B	130	105	10	13		33	30
	C	100	80	7	10		33	30
	D	40	32	5	7		31	29
GP220				18	25		18	25		132-160	11500
	A	220	180	18	22		35	31
	B	150	120	15	19		35	30
	C	80	60	9	12		35	30
	D	40	32	6	8		35	30
GP300				25	32	40	25	32	40	185-220	15000
	A	230	190	20	25		45	40	35
	B	150	125	17	20		45	40	35
	C	80	60	10	13		40	35
	D	40	32	6	8		40	35
GP330				25	32		25	32		200-250	16500
	A	230	190	20	25		45	40	40
	B	150	125	17	20		45	40	35
	C	80	60	10	13		40	35	35
	D	40	32	6	8		40	35
GP500				25	32	40	25	32	40	250-280	22500
	A	230	190	22	26	30	50	45	40
	B	150	120	19	22	26	48	43	38
	C	100	80	12	14	16	40	35	30
	D	50	40	8	10	12	30	25	20
GP550				25	32	40	25	32	40	280-315	25500
	A	230	190	22	26	30	50	45	40
	B	150	120	19	22	26	48	43	38
	C	100	80	12	14	16	40	35	30
	D	50	40	8	10	12	30	25	20
GP660				25	32	40	25	32	40	315-355	30500
	A	275	220	22	26	30	50	45	40
	B	170	130	19	22	26	48	43	38
	C	100	80	12	14	16	40	35	30
	D	50	40	8	10	12	30	25	20
GP870i				32	52	80	32	52	80	560-630	58200
	A	330	270	20	25	30	82	108	130
	B	230	190	18	20	25	82	108	130
	C	130	100	14	18	20	72	98	120
	D	90	70	12	14	18	72	98	120
GP890i				24	48	70	24	48	70	700-750	84900
	A	480	420	107	95	84	131	143	154
	B	440	380	81	69	58	105	117	128
	C	260	210	75	63	52	99	111	122
	D	170	130	69	57	46	93	105	116
GP890i				24	48	70	24	48	70	700-750	84900
	A	480	420	107	95	84	131	143	154
	B	440	380	81	69	58	105	117	128
	C	260	210	75	63	52	99	111	122
	D	170	130	69	57	46	93	105	116
GP895i				24	48	70	24	48	70	700-750	84300
	A	130	104	74	62	51	98	110	121
	B	105	85	72	60	49	96	108	119

ارقام ظرفیت تولید در جدول فقط برای مرجع هستند و فقط در مورد گرانیت با سختی متوسط با چگالی ظاهری 1.6 تن بر متر مکعب در زمانی که محفظه خرد کردن پر است اعمال می شود. خروجی های مرجع برای مواد دیگر را می توان با تبدیل چگالی ظاهری تقریب زد.

انواع مختلف محفظه و سکته مغزی دارای محدوده پورت تخلیه قابل اجرا متفاوتی هستند. اندازه پورت تخلیه مجاز را در جدول پارامترهای اصلی پیدا کنید و آن را با مرجع ظرفیت تولید ترکیب کنید. با فرسودگی دیواره سنگ شکن و محفظه سنگ زنی، حداکثر تخلیه افزایش می یابد.

تحلیل ساختاری

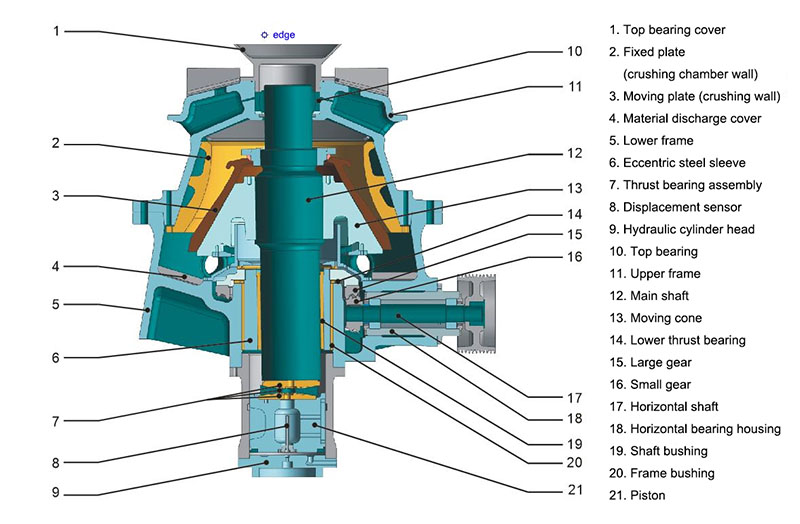

این نمودار ساختار سنگ شکن مخروطی هیدرولیک تک سیلندر سری GP را نشان می دهد که عمدتاً از یک پوشش یاتاقان بالایی، یک صفحه ثابت (دیوار فک)، یک صفحه متحرک (دیوار خردکننده)، یک قاب، یک آستین فولادی غیرعادی، یک سیستم هیدرولیک و اجزای انتقال تشکیل شده است.

GP series single-cylinder hydraulic cone crusher

ویژگی های محصول

1. سازگاری چند محفظه: همان واحد اصلی می تواند بین محفظه های خرد کننده درشت، متوسط و ریز تنها با تعویض قطعات مقاوم در برابر سایش جابه جا شود. این سناریوهای خرد کردن ثانویه تا چهارتایی را پوشش می دهد و به طور انعطاف پذیر با الزامات مختلف فرآیند مطابقت دارد.

2. شکل ذرات محصول نهایی عالی: سنگ شکن دارای ساختار محفظه خرد کردن بهینه، فرکانس خرد کردن معقول و خروج از مرکز است. هنگامی که با اصل خرد کردن لایه ای ترکیب می شود، محصولات نهایی با اندازه ذرات یکنواخت و شکل ذرات منظم تولید می کند که استانداردهای سنگدانه های درجه بالا را برآورده می کند.

3. عملکرد ظرفیت فوق العاده: یک قاب مقاوم از عملکرد با قدرت بالا پشتیبانی می کند، و طراحی غیرمرکز بزرگ بیشتر توان عملیاتی مواد را افزایش می دهد و عملیات خرد کردن با حجم بالا را قادر می سازد.

4. هزینه کلی قابل کنترل: طراحی محفظه بهینه و قطعات مقاوم در برابر سایش با کیفیت بالا مصرف فولاد واحد را کاهش می دهد. حالت های خرد کردن لایه ای و تغذیه کامل، استفاده از تجهیزات را بهبود می بخشد و هزینه های تولید را به طور موثر کنترل می کند.

5. بهره برداری و نگهداری راحت و کارآمد: درگاه تخلیه سنگ شکن از تنظیم هیدرولیک پویا پشتیبانی می کند. هنگامی که سنگ شکن در حال کار است، می توانید آن را با یک دکمه به قدرت ایده آل تنظیم کنید. قطعات مقاوم در برابر سایش آن با ماشینکاری دقیق انجام شده است، بنابراین در هنگام نصب آنها نیازی به استفاده از پرکننده نیست. این امکان تعویض سریع قطعات را فراهم می کند و زمان خرابی را به میزان قابل توجهی کاهش می دهد.

6. درجه بالای اتوماسیون: سنگ شکن مجهز به سیستم کنترل PLC است. داده های عملیاتی و وضعیت تجهیزات در زمان واقعی بر روی صفحه لمسی نشان داده می شود. درک عملیات آسان و ساده است. خطوط تولید بزرگ می توانند به طور کامل به صورت خودکار کار کنند که نیاز به کار دستی را کاهش می دهد.

گارانتی پس از فروش

Hongxu Machinery پشتیبانی کامل پس از فروش را برای سنگ شکن مخروطی هیدرولیک تک سیلندر سری GP ارائه می دهد. تیم حرفه ای این شرکت می تواند به سرعت به نیازهایی مانند راه اندازی تجهیزات و رفع ایرادات دستگاه پاسخ دهد. این تیم همچنین در مورد تعویض قطعات مقاوم در برابر سایش راهنمایی می کند و خدمات بازرسی منظم را ارائه می دهد. علاوه بر این، تیم پارامترهای تجهیزات را بر اساس شرایط تولید مشتریان بهینه می کند تا مطمئن شود که تجهیزات برای مدت طولانی پایدار و کارآمد هستند.
